原理特點

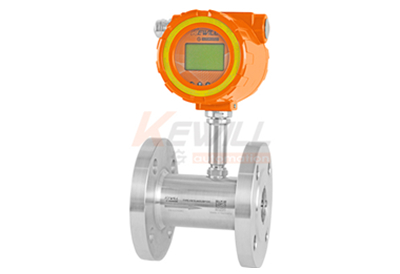

FR80系列渦輪式流量計原理,結構渦輪流量計是一種速度式流量計。如下圖所示，在管道中心安放一個渦輪，兩端由軸承支撐，當流體通過管道時，沖擊渦輪葉片，對渦輪產生驅動力矩，

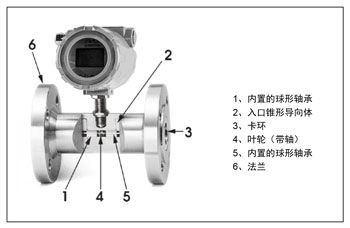

渦輪流量計是一種速度式流量計。如下圖所示，在管道中心安放一個渦輪，兩端由軸承支撐，當流體通過管道時，沖擊渦輪葉片，對渦輪產生驅動力矩，使渦輪克服摩擦力矩和流體阻力矩而產生旋轉.在一定的流量范圍內，對一定的流體介質粘度，渦輪的旋轉角速度與流體流速成正比.由此，流體流速可通過渦輪的旋轉角速度得到，從而可以計算得到通過管道的流體流量。
渦輪的轉速通過裝在機殼外的傳感線圈來檢測.當渦輪葉片切割由殼體內永久磁鋼產生的磁力線時，就會引起傳感線圈中的磁通變化.傳感線圈將檢測到的磁通周期變化信號送入前置放大器，對信號進行放大、整形，產生與流速成正比的脈沖信號，送入單位換算與流量積算電路得到并顯示累積流量值;同時亦將脈沖信號送入頻率電流轉換電路，將脈沖信號轉換成模擬電流量，進而指示瞬時流量值.
● 安裝有高可靠性的長壽命軸承
● 極好的重復性好，適合于配料
● 優秀的低流速測量性能
● 極快速響應，適合批量控制和配比控制場合的使用
● 多葉片結構的轉子，精度高
● 蒸汽清洗允許
● 帶高低報警功能，可以驅動繼電器
● 具有10點非線性修正功能
● 標準RS485通訊(MODBUS協議)
● 模塊化電路設計及豐富的自診斷功能，維修方便
● 緊奏型適用于設備安裝
| 軸承種類適用的介質溫度 | ||
| 軸承材質 | 溫度范圍 | 用途 |
| 440C不銹鋼滾珠軸承 | ﹣40℃ to 120℃ | 非水介質 |
| 陶瓷軸頸軸承 | ﹣75℃ to 120℃ | 液體 |
| 石墨軸頸軸承 | ﹣75℃ to 160℃ | 液體 |
| 碳化鎢軸頸軸承 | ﹣50℃ to 180℃ | 液體 |
● 成品油、輕質原油、汽油、輕油、噴氣燃料、輕柴油、石腦油、乙烯等
● 潤滑油、液壓油等
● 水、純水、蒸餾水、去離子水、脫鹽水、軟化水等
● 酒精、苯、甲苯、二甲苯、丁二烯、四氯化碳、甲基胺、丙烯腈等
● 甲醛、酢酸、苛性鈉、二硫化碳等
● 牛奶、咖啡等
● 導熱油、熱煤油等高溫介質
| FR80- | 渦輪式流量計 | ||||||||||
| 通徑 | |||||||||||
| DN4 DN6 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 (DN300等特殊管徑約定交貨) | |||||||||||
| 輸出信號 | |||||||||||
| 脈沖+4 to 20mA電流信號 | |||||||||||
| 脈沖+0 to 5V電壓信號 | |||||||||||
| 高點低點常開觸點信號(開關量全量程設定) | |||||||||||
| 連接方式 | |||||||||||
| 螺紋密封連接 | |||||||||||
| 法蘭式連接 | |||||||||||
| 衛生級卡箍連接 | |||||||||||
| 快速密封軟管接頭 | |||||||||||
| 精度 | |||||||||||
| 精度0.2% (適用于DN15以上管路) | |||||||||||
| 精度0.5% (適用于DN10以上管路) | |||||||||||
| 精度1.0 | |||||||||||
| 耐壓等級 | |||||||||||
| EN 1092-1(DIN)PN10 | ASME B16.5(ANSI)CLASS150 | ||||||||||
| EN 1092-1(DIN)PN16 | ASME B16.5(ANSI)CLASS300 | ||||||||||
| EN 1092-1(DIN)PN25 | ASME B16.5(ANSI)CLASS600 | ||||||||||
| EN 1092-1(DIN)PN40 | ASME B16.5(ANSI)CLASS900 | ||||||||||
| EN 1092-1(DIN)PN63 | ASME B16.5(ANSI)CLASS1500 | ||||||||||
| EN 1092-1(DIN)PN100 | ASME B16.5(ANSI)CLASS2500 | ||||||||||
| EN 1092-1(DIN)PN250 | JIS 10K | ||||||||||
| EN 1092-1(DIN)PN400 | JIS 20K | ||||||||||
| 產品應用地特殊標準 | |||||||||||
| 系統供電方式 | |||||||||||
| 12 to 24V DC | |||||||||||
| 86 to 265V AC | |||||||||||
| 3.6V鋰電池 （僅供脈沖信號或顯示用選擇) | |||||||||||
| 接液本體材質 | |||||||||||
| 不銹鋼1.4301(304) | |||||||||||
| 不銹鋼1.4435(316L) | |||||||||||
| 內部葉輪與附件材質 | |||||||||||
| 403F不銹鋼 | |||||||||||
| 不銹鋼1.4435(316L) | |||||||||||
| 哈氏合金C | |||||||||||
| 軸承材質 | |||||||||||
| 不銹鋼440C滾珠軸承(非水環境) | |||||||||||
| 陶瓷軸頸軸承 | |||||||||||
| 石墨軸頸軸承 | |||||||||||
| 碳化鎢軸頸軸承 | |||||||||||
| (特殊備選項)VARIO | |||||||||||
| 特殊參數定制款 | |||||||||||
| 上述選型表不含選型代碼，如需選型代碼請聯系我們或填寫閣下的信息 | |||||||||||
