產品概述及應用：濃硫酸流量計測量原理是法拉第電磁感應定律，傳感器主要組成部分是：測量管、電J、勵磁線圈、鐵芯與磁軛殼體。它主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。該產品廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域。產品特點：１、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；２、測量管內無阻礙流動部件，
產品概述及應用：
濃硫酸流量計測量原理是法拉第電磁感應定律，傳感器主要組成部分是：測量管、電J、勵磁線圈、鐵芯與磁軛殼體。它主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。該產品廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域。
產品特點：
１、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；
２、測量管內無阻礙流動部件，無壓損，直管段要求較低；
３、系列公稱通徑DN15～DN3000。傳感器襯里和電J材料有多種選擇；
４、轉換器采用新穎勵磁方式，功耗低、零點穩定、較精確度高。流量范圍度可達1500：1；
５、轉換器可與傳感器組成一體型或分離型；
６、轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠；
７、流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；可顯示．莊、反流量，并具有多種輸出：電
流、脈沖、數字通訊、HART；
８、轉換器采用表面安裝技術（SMT），具有自檢和自診斷功能；
技術參數
公稱通徑（mm） | 管道式四氟襯里：DN10～DN600 | 流速范圍： | 0.3－12m/s | |
管道式橡膠襯里：DN40～DN1200(特殊規格可定制) | 電導率范圍： | 被測流體電導率≥5μs/cm | ||
流動方向： | 正，反，凈流量 | 電流輸出： | 負載電阻 | 0～10mA：0～1.5KΩ |
量程比： | 150:1 | 4～20mA：0～750KΩ | ||
重復性誤差： | 測量值的±0.1% | 數字頻率輸出： | 輸出頻率上限可在1～5000Hz內設定帶光電 | |
精度等級： | 0.2%級&0.5%級 | 隔離的晶體管集電極開路雙向輸出。外接電 | ||
被測介質溫度： | 普通橡膠襯里：－20～＋60℃ | 源≤35V導通時集電極最大電流為250mA。 | ||
高溫橡膠襯里：－20～＋90℃ | 供電電源： | AC220V、DC24V或3.6V鋰電池 | ||
聚四氟乙稀襯里：－30～＋100℃ | 消耗總功率： | 小于20W | ||
高溫型四氟襯里：－20～＋180℃ | 連接方式： | 流量計與配管之間可采用法蘭、卡箍連 | ||
額定工作壓力: | DN10－DN80：≤2.5MPa | 接、螺紋連接 | ||
DN80－DN150：≤1.6MPa | 環境濕度： | ＜90%r.h（非冷凝） | ||
DN200－DN1200：≤1.0MPa | 防護等級： | IP65（特殊訂制IP68） | ||
顯示單位： | m³/H、m³/M、m³/S、L/H、L/M、L/S、G/H、G/M | 環境溫度： | -25～+60℃(特殊工況下請咨詢工程師) | |
G/S(H=Hour M=Minute S=Second） | 要求直管段長度： | 上游≥5DN，下游≥3DN | ||
執行標準： | LVD 2006/95/EC&EMC 2004/108/EC | 執行標準： | DIN EN 1092-1-2002 | |
EN 61326-1：:2006輻射標準（BS EN50081-1) | 銷售使用地標準（訂貨備注） | |||
EN 61326-1：:2006抗干擾標準（BS EN50082-1) | 電氣連接方式： | M20*1.5 | ||
EN 61010-1:2001設備安全要求：一般要求 | ||||
●流速要求：0.3-12m/s
正常情況下選用電磁流量計時應使流速V處于1…4m/s的測量范圍比較理想；
(1)對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。
(2)對于粘度不高的液體(例如水)，選擇管道流速一般在1.5～3m／s。
(3)對粘度稍大或有沉積物的液體，選用傳感器口徑時應使流速不低于3～4m／s或更高些，以便用液體自清潔，防沉積(4)對于礦漿等磨損性強的液體，常用流速應不超過3m／s，以降低對襯里和電極的磨損。(5)對于低電導率液體，在選用傳惑器口徑時，盡可能使用較低流速不超過1m／s，流速提高，流動噪聲會增加，而出現輸出晃動。在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小
流速計算公式如下:
（1）V = 1273.24*Q/DN²
單位: V：[m/s], Q : [I/S], DN :[mm]
(2)V = 353.68 *Q/DN²
單位: V：[m/s], Q : [m³/h], DN :[mm]
注： Q:流量 DN：管道內徑 V：流速
基本功能
防"雷擊"功能 | 采用防雷電保護設計電路，高效抗干擾電路，適用于各種惡劣環境 |
傳感器零點修正以及自動校零 | 見操作說明 |
故障自診斷功能并報警提示 | 能準確檢測出傳感器的磁勵回路、電極信號回路、轉換器等的故障并顯示報警 |
空、滿管檢測功能 | 采用電容式技術的空滿管檢測技術 |
瞬時流量和積累流量雙向測量功能 | 正反向流量均可精確測量 |
在線調整流向的功能 | 見操作說明 |
多種流量單位可供選擇 | m³/h, i/h, kg/h, m³/m, i/m |
阻尼時間設置功能 | 可調節變量0.5-199.5s |
小信號切除功能 | 設定范圍的0-10%之間可調節，低于選定值時無脈沖信號輸出 |
小流量切除功能 | 輸出設定范圍的0-10%之間可調節，低于選定值時，輸出的流量信號電平為0 |
多種輸出方式 | 4～20mA輸出、0～5KHz頻率輸出、脈沖輸出 |
顯示屏顯示內容 | 同時顯示瞬時流量百分比，瞬時實際流量值和累計值,流速 |
積累量清零功能 | 見操作說明 |
積累量預設值功能 | 見操作說明 |
多種勵磁頻率設置功能 | 6.25Hz、12.5Hz、25Hz |
寬范圍電源模式 | DC：18V～36V和AC：85V～265V |
電磁流量計選型
1、電磁流量計的正確選型需要詳細了解以下工藝參數： | |
流體名稱、成分、電導率 | 確定是否能用電磁流量計來測量 |
流體最高溫度、最低溫度、腐蝕性、磨損性、是否有負壓 | 確定是否能用電磁流量計、選擇何種內襯、電極材料 |
管道內外徑(mm)、常用流量、正常流量、最小流量 | 確定選擇何種口徑的電磁流量計量 |
最高操作壓力和最底操作壓力 | 確定流量計的壓力等級 |
安裝要求 | 確定選擇一體型還是分體型結構，分體電纜長度 |
安裝環境 | 確定流量計的防護等級 |
●實際最高工作壓力必須小于電磁流量計的額定工作壓力；
●最低工作溫度和最高工作溫度必須符合流量計量規定的溫度要求（詳見內襯材料表）；
●從經濟性考慮，可以選擇適當流速所對應的口徑的電磁流量計，相對減少投資（見流量范圍表）；
●根據測量目的、功能來合理選擇相應的精度等級；
●根據介質的腐蝕性來選擇電磁流量計的電極材料；
●根據介質的腐蝕性、磨損性、和溫度來選擇流量的內襯材料；
●根據安裝場合的要求及環境，來合理選擇使用一體型電磁流量計還是分體型電磁流量計。
電磁流量計口徑的選擇
公稱通徑(mm) | 可測流量范圍（m³/h） | 公稱通徑(mm) | 可測流量范圍（m³/h） | ||
最小 | 最大 | 最小 | 最大 | ||
10 | 0.003 | 3 | 350 | 2.6 | 3460 |
15 | 0.005 | 6 | 400 | 3.39 | 4520 |
20 | 0.009 | 11 | 450 | 4.29 | 5730 |
25 | 0.014 | 17 | 500 | 5.3 | 7070 |
32 | 0.023 | 29 | 600 | 7.6 | 10180 |
40 | 0.035 | 45 | 700 | 14 | 13850 |
50 | 0.053 | 71 | 800 | 18 | 18100 |
65 | 0.089 | 119 | 900 | 23 | 22900 |
80 | 0.136 | 181 | 1000 | 28 | 28300 |
100 | 0.21 | 283 | 1100 | 41 | 40700 |
125 | 0.374 | 441 | 1200 | 55 | 55400 |
150 | 0.47 | 640 | 1400 | 64 | 63600 |
200 | 0.84 | 1130 | 1600 | 72 | 72400 |
250 | 1.32 | 1770 | 1800 | 92 | 91600 |
300 | 1.91 | 2540 | 2000 | 113 | 113100 |
電磁流量計轉換器
FE20-D | FE20-A | |
電源 | DC16V TO 36V | AC 86V TO 265V |
4-20mA | √ | √ |
脈沖或頻率 | √ | √ |
高低報警 | √ | √ |
RS485 | √ | √ |
HART | 選配 | 選配 |
Profibus-DP | 選配 | 選配 |
非線性修正 | √ | √ |
空管檢測 | √ | √ |
電極自清洗 | √ | √ |
自動校零 | √ | √ |
漿液流量監測 | 選配 | 選配 |
???????流量計類型的選擇
分體型
分體型是電磁流量計較普遍的應用形式。傳感器單獨接在工藝管道上，轉換器安裝在相距數米或百余米的其他地方，中間用電纜相連接。分體型的流量計可以使得轉換器遠離環境比較惡劣的現場，也便于觀測和調整設定的參數。一體型
一體型是將轉換器和傳感器組裝在一起成為一個整體，連接線在儀表內部，使用比較簡便，由于不常用電纜，外界干擾也比較小。一體型的流量計一般用于小口徑的儀表，若傳感器安裝在高處或難于觀測的場合，高溫或有較大振動的場合，轉換器的電子元件較難承受，則不宜使用一體型的電磁流量計。
接地環的選擇
接地環的形式分普遍型和保護型，一般使用普遍型，若被測介質是磨損性的，宜使用帶頸的保護接地環，以保護進出口端的襯里，延長使用壽命。若口徑在200以下的電磁流量計，選用聚四乙烯襯里時，應選用接地環，以保證在與管道連接安裝時保護襯里不受損壞。
(2)接地環的材質應與被測介質的腐蝕性形適應，但比電極材質的要求低，因為它受到腐蝕后可以更換。接地環通常是不銹鋼或Hc合金的。
電磁流量計的防護等級的選擇 | |
IP65：防塵防噴水型 | 允許水龍頭從任何方向對傳感器噴水，噴水壓力為30KPa，出水量為12.5L/min。距離為3m |
IP67：防塵防侵水型 | 防短時間侵水，侵水1m的水中約30min后，外殼侵水量不至達到有害程度 |
IP68：防塵防潛水型 | 傳感器長期在水中工作 |
電磁流量計的特殊耐壓的選擇
傳感器的耐壓與其內徑有關。按國家有關標準規定，對于標準型鋼管及法蘭，其最大耐壓如下：
口徑 | 耐壓 |
DN-10～80 | 4.0MPa |
DN-100～150 | 1.6MPa |
DN-200～1000 | 1.0MPa |
DN-1200～2000 | 0.6MPa |
DN-2200～3000 | 0.25MPa |
注：1.如果傳感器內流體的壓力超過上述最大耐壓，就屬于加壓型，需要特殊定制
除了聚四乙烯襯里的傳感器以外，其他襯里的傳感器都可以工作在管道負壓的狀態下
衛生型電磁流量計的選擇
食品、醫藥等行業要求電磁流量計與液體接觸的材料是無毒無害的，如襯里是聚四氟已烯，傳感器外殼與鏈接法蘭應是不銹鋼的。結構上要求便于拆卸和清洗滅菌，與管道連接的部位應能快速裝卸，如用活接頭連接，而不宜用法蘭鏈接。
FE20安裝要求
傳感器上下游直管段的要求：

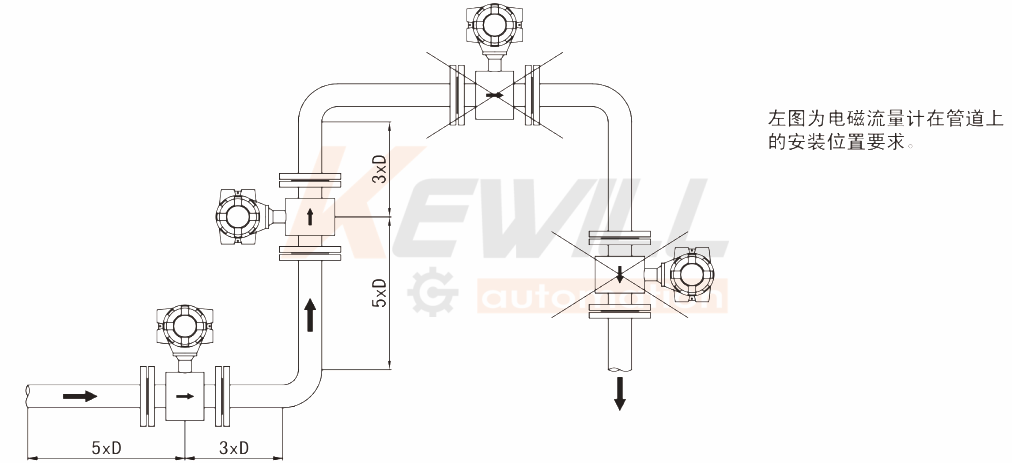

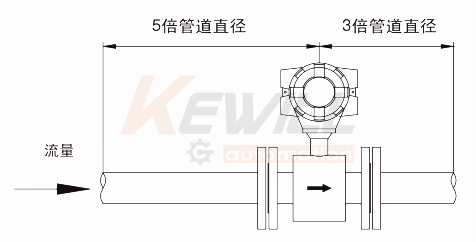

為了在不同的應用條件下確保說明書所表述的精度，安裝傳感器時應從電極面上游安裝五倍管徑的直管段，下游安裝三倍管徑的直管段，見下圖所示。這種安裝可以充分排出由于彎管、閥門或縮頸引起的干擾。當流量計前后的直管段不能滿足要求時，性能指標會有一定偏差。
傳感器接地要求：

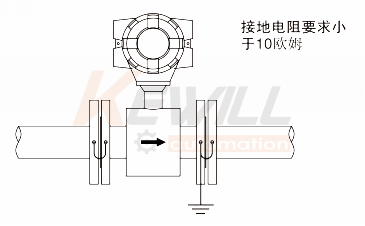

在電磁流量計傳感器于被測介質之間必須有一個可靠的接地路徑。接地的方式可以選擇接地電極，接地環和管道接地等三種方式。詳見選型表。
